PROVALVE 4.0
FRESATRICE SEDI VALVOLE DI ALTA PRECISIONE CON 4 CUSCINI D'ARIA E SISTEMA DI CENTRATURA AUTOMATICO
La PROVALVE 4.0 è l'evoluzione finale, lo "stato dell'arte" della serie PROVALVE.
Concepita per lavorazioni di alta precisione riunisce in se tutte le caratteristiche che fanno una grande macchina, frutto di decenni di studio e progettazione, e collaborazione con la clientela.
Nella 4.0 sono di serie tutte le specifiche che nel tempo sono andate ad arricchire le sorelle minori:
- Centratura passiva controllata da sistema computerizzato, Touchscreen + PLC che gestisce tutte le fasi di lavorazione
- Sistema di interconnessione mediante presa USB per memorizzazione e stampa dei risultati di lavorazione.
- Sistema di interconnessione network aziendale mediante presa Ethernet (INDUSTRIA/TRANSIZIONE 4.0)
- Centratura mediante 4 cuscini d'aria, che consentono una maggiore sensibilità di centratura anche con guide valvole molto piccole (4 mm).
- Ciclo di centratura automatico, direttamente gestito dalla macchina senza intervento dell'operatore.
- Sistema di Precentratura Automatico per sfruttamento completo movimento sfera e cilindro sfera durante la centratura, riportando in centro il mandrino prima di ogni centratura
- Motore con Servo-motore, che mantiene la coppia costante da 0 alla velocità di rotazione massima.
- Possibilità di scelta Motore/coppia: da 0 a 600/700 giri/min e coppia 12 Nm oppure da 0 a 400/500 giri/min e coppia 17,5 Nm
- Gestione elettronica della profondità di fresatura con indicazione su schermo della profondità, blocco elettronico e meccanico dell'avanzamento dell'utensile, avviso sonoro del raggiungimento quota.
- Livella Elettronica integrata nel mandrino per controllo coassialità guida mandrino
- Costruzione interamente in ghisa sferoidale (Basamento, colonne, piano superiore).
Ed a completare l'opera un prezzo decisamente onesto.
Con Provalve si paga la qualità, non il "nome".
Il famoso mandrino a 6 sfere, con apertura pneumatica e chiusura a molla.
Di altissima precisione, è prodotto con il più alto grado di acciaio per utensili Bohler e temprato da Bohler, la migliore tempra disponibile oggi nel mondo.
Disponibile in due versioni: STD con precisione di 0,01 mm e HP con precisione di 0,005 mm
Irraggiungibile per precisione e durata
Il vacuometro integrato nella struttura (di serie su tutte le versioni)
Il Touch Screen da 12" o 10" che gestisce tutta le funzioni della macchina (di serie su tutte le serie S)
Affilatrice utensili
Cassettiera portautensili e attrezzature (di serie)
Protezione salvapiano a soffietto (di serie su tutte le versioni)
Nuovo Supporto Testate rotante di 360° (di serie)
Affilatrice con mola diamantata (di serie)
CARATTERISTICHE |
|
SPECIFICHE PROVALVE 800 S / 1000 S | |||
Schermo di controllo | Pannello Touch Screen 10" | Campo lavoro Ø sedi | 16 - 80 mm |
Corsa dx - sx supporto testata | 610 mm | Corsa avanti indietro supporto testata | 150 mm |
Movimento orizz testa macchina | 220/380 mm | Capacità fra prima e ultima guida | 830/990 mm |
Corsa colonna mandrino | 200 mm | Inclinazione max colonna mandrino | 10° |
Movimento radiale cilindro sfera | 14 mm | Distanza mandrino colonna posteriore | 265 mm |
Velocità rotazione mandrino (regolabile) | 0-700 giri/min | Motore mandrino | 0,75 kw AC Servo motore |
Copia di potenza costante | 12 Nm | Affilatrice utensili | 0,25 kw |
Motore depressore ancoraggio supp.teste | 0,25 kw | Motore depressore tester tenuta valvole | 0,12 kw |
Dimensione max teste su supp rotante | 800 x 400 x 220(h) mm | Dimensione max teste su supp. paralleli | 1000 x 500 x 425(h) mm |
Alimentazione Elettrica | 380 V 3 PH + N + T | Alimentazione pneumatica minimo | 6 bar |
Dimensioni in pianta | 1870 x 1050 x 2225(h) mm | Peso | 1650 kg |
Base macchina | Acciaio + ghisa | Piani rettificati | Ghisa perlitica |
Comunicazione esterna dati | Porta USB + Porta Ethernet | Industria 4.0 | SI |
Specifiche, Equipaggiamento Standard & Opzionale sono soggetti a modifica senza preavviso. | |||
01 | 800S/1000S | Fresatrice sedi |
01 | Supporto Teste rotante 360° | |
01 | Soffietto Parapolvere | |
01 | Affilatrice Utensili | |
01 | Tester a depressione | |
07 | Set completo tappi tester | |
01 | Cassettiera porta attrezzature | |
01 | Serie completa chiavi di servizio | |
01 | Calibro regolazione utensili | |
01 | Livella a bolla | |
01 | Catalogo Attrezzature | |
01 | Manuale Uso e Manutenzione Italiano | |
Specifiche, Equipaggiamento Standard & Opzionale sono soggetti a modifica senza preavviso. | ||
 |  |  |
 |  |  |
 |  |  |
 |  |  |

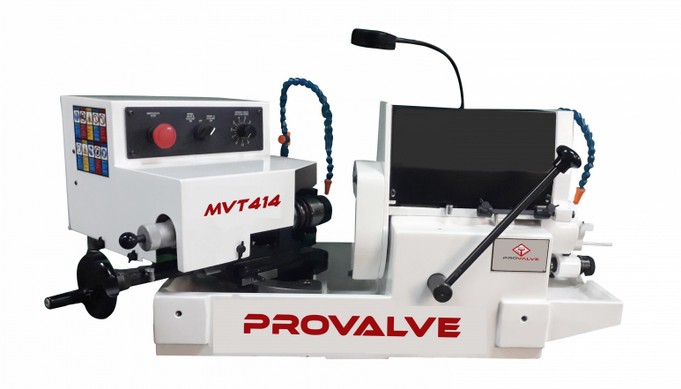

- Catalogo MVT414
