RM320

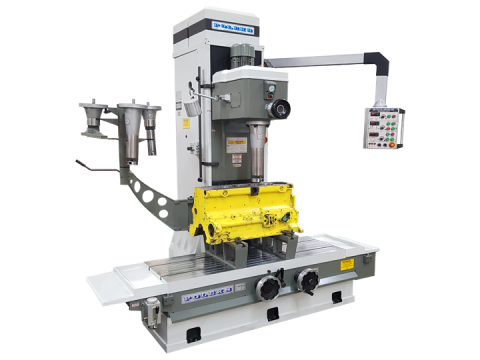

ALESATRICE SPIANATRICE PER MONOBLOCCHI
La alesatrice spianatrice RM-320 è stata progettata e costruita per alesare e spianare cilindri di grandi dimensioni.
Grazie alle dimensioni generose può alesare monoblocchi con lunghezza canne fino a 1000 mm e spianare monoblocchi con lunghezza fino a 1600 mm
La testa alesatrice, dotata di velocità variabile, può essere controllata manualmente o automaticamente e ritorna automaticamente alla posizione richiesta a fine lavorazione.
Velocità di rotazione regolabile da 0-700 giri/min con indicazione sul quadro di controllo dell'assorbimento di corrente per il controllo della conicità
Il movimento verticale avviene mediante vite a ricircolo di sfere, e la velocità è regolabile.
Il movimento tavola sempre mediante vite a ricircolo di sfere, e velocità regolabile, è dotato anche di movimento rapido per ritorno dopo fine corsa.
La macchina è dotata di "robot" manuale per il cambio mandrino, che può essere effettuato dal singolo operatore.
Tutte le guide di scorrimento sono protette con tendine e soffietti.
La lubrificazione delle parti rotanti e di scorrimento è automatica e programmabile.
CARATTERISTICHE RM320 |
|
SPECIFICHE RM320 | |
Diametro massimo alesabile: | 320 mm |
Diametro minimo alesabile: | 50 mm |
Massima profondità (asse Y) spianatura: | 450 mm |
Distanza fra mandrino e colonna: | 400 mm |
Corsa massima mandrino | 1000 mm |
Dimensioni tavola: | 1590 x 530 mm |
Corsa massima tavola | 1890 mm |
Movimento max tavola (Asse Y) | 110 mm |
Velocità rotazione mandrino (regolabile) | 0-700 giri/min |
Velocità avanzamento mandrino (regolabile) | 0 - 2,00 mm/min |
Movimento rapido salita discesa mandrino (regolabile) | 1400 mm/min |
Velocità automatica avanzamento fine tavola (regolabile): | 0 - 5,00 mm/sec |
Movimento rapido tavola | 10000 mm/min |
Alimentazione elettrica | 380 Volt - 24 Volt |
Potenza motore mandrino | 3 kw |
Potenza motore sposamento rapido testa | 1 kw |
Potenza motore avanzamento automatico tavola | 1 kw |
Lunghezza di lavoro della macchina | 4300 mm |
Lunghezza | 1900 mm |
Profondità | 1654 mm |
Altezza | 2500 mm |
Peso | 3300 kg |
DOTAZIONE RM320 | |
3 | MANDRINI |
1 | TESTA PER SPIANATURA |
1 | SISTEMA UNIVERSALE DI FISSAGGIO PER MONOBLOCCHI A "V" |
2 | SET SUPPORTI PARALLELI ALTEZZA 100 mm |
2 | SET SUPPORTI PARALLELI ALTEZZA 200 mm |
Extra | SERIE BLOCCAGGI RAPIDI |
4 | BLOCCHETTI FISSAGGIO MONOBLOCCO |
1 | DISPOSITIVO DI FISSAGGIO PER CANNE ALETTATE |
10 | SET VITI E DADI |
3 | UTENSILI PER BISELLATURA |
5 | UTENSILI PER ALESATURE |
1 | UTENSILE PER SPIANATURA |
1 | DISPOSITIVO DI CENTRATURA |
1 | DISPOSITIVO PER POSIZIONAMENTO A MISURA UTENSILE |
1 | LEVA FULCRO PER DISPOSITIVO PER MONOBLOCCHI A "V" |
1 | ROBOT MONTAGGIO MANDRINI |
1 | MANUALE |
1 | ARMADIO ELETTRICO CON LAMPADA |
1 | LAMPADA DI LAVORO |
1 | CASSETTA ATTREZZI (2 CHIAVI-POMPA OLIO-SERIE VITI E DADI MONTAGGIO) |
1 | CASSETTA ATTREZZI PER UTENSILI |
Extra | AFFILATRICE UTENSILI |
Extra | COMPLESSIVO ALESATURA FORI CIECHI |
